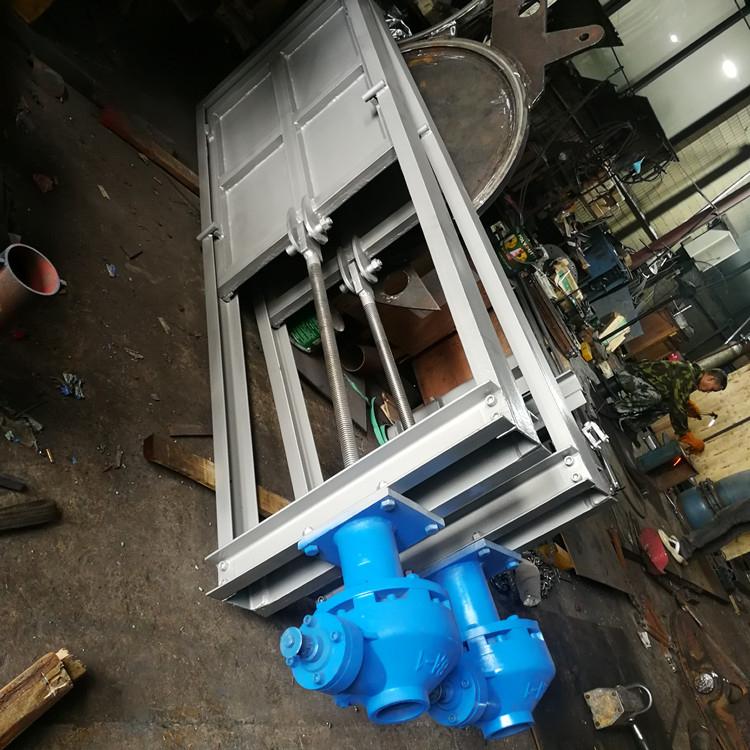

伞齿轮不锈钢渠道闸门
![伞齿轮不锈钢渠道闸门 伞齿轮不锈钢渠道闸门](/upload/20210416/101834961693.jpg)
- 质量稳定:实行全过程质量监控,细致入微,各方面检测!
- 价格合理:严格把控成本控制,减少了开支,让利于客户!
- 交货快捷:新型生产流水线,充足的备货,缩短了交货期!
- 销售:0577-67957398
详情介绍
伞齿轮不锈钢渠道闸门的详细信息:
公称通径:300X300-2500X2500mm
适用介质:清水、污水、海水以及酸性介质
环境温度: -40。C – 80。C
PZM型渠道闸门的主要特点:
1、闸门的过水断面与渠道等宽;超宽型可制作成双吊点启闭。
2,对渠道深度的适应性强;
3、橡胶密封,止水性能好;
4、不锈钢制作,防腐性能好;
5、可配手动或手电两用螺杆式启闭机,对偏远无电地区的使用更为方便。
介绍
伞齿轮不锈钢渠道闸门广泛应用于给水排水工程,用以截断渠道内的水流,其工作介质为常温下的原水,清水,污水。
一. 适用范围
常用于给水、排水、引水、等水利工程。
二. 形式及结构
1.形式:不锈钢渠道闸门。
2.结构:本设备主要由闸门(门框、闸板)、密封条、吊块螺母等部件组成。密封面上镶有P型橡胶条,保证了密封性和耐久性,
久用磨损后,并可通过楔形压块高度来保证正常工作。具有结构合理、封闭性好,安装、调整、使用、维护方便、性能可靠等特点。
主要技术参数
工作场所: 室外
介质及PH值: 污水(6-9)、污泥(6-9)、排放水(5-8)
安装形式: 渠装式
渠道闸门主要零件材料及连接尺寸
四.性能及结构
1.符合《ZBM型》企业标准。
2.闸门结构形式为明杆式、闸门的主要部件(闸板、闸框和导轨)进行酸洗钝化处理。
3.闸板、闸框按工作水头设计,其拉伸、压缩和剪切强度的安全系数不小于5 。
4.门槽采用钢板折弯成“U”字形,有一定的强度和刚度,在使用中不变形;门体为整体结构,在迎水面焊接“井”字形加强筋。
5.导轨按较大工作水头设计,其拉伸、压缩和剪切强度安全系数不小于5。
6.密封座分别置于闸框和闸板上,用密封座相同材料制作的沉头螺钉紧固。在启闭闸板过程中,不能变形和松动,
螺钉头部落密封座工作面一起精加工,其表面粗糙度不大于3.2um。
7.密封座止水橡胶采用优良橡胶,密封条厚不小于4mm。
8. 在闸板上端设有吊耳与闸板连接,吊耳的受力点靠近闸板中心线,在zui大水头启闭时,其拉伸压缩和剪切强度的安全系数不小于5。
9.闸杆的传动螺纹为梯形螺纹,精度达到7级标准,闸杆按较大工作开闭力设计,其拉伸压缩和剪切强度的安全系数不小于5。
10.闸门在较i大工作水头时,密封泄漏量正向承压≤0.72L/min.m ,反向承压≤1.25L/min.m(密封长度)。
11.闸框密封座与闸板密封座间隙小于0.8mm。
12.闸板与闸框导向槽的间隙小于 1.6mm。
13.在要求的操作条件下,启闭机手柄设计较大手摇力为15Kg。
14.驱动装置采用一体化电动启闭装置,设有防护罩,其结构形式便于维修检查,能满足室外安装使用的要求。
15.闸杆顶端设有防护罩,并带有行程控制器,电动装置上设有上下限位开关和过扭矩保护装置,并带有开度指示器,
闸门的开启程度,带有文字“开”的箭头随开启程度而旋转方向。启闭机带有离合器及手轮,以供手动操作。
16.电动机为封闭结构、绝缘等级为F级,防护等级IP55,工作时噪声小于45dB(A)。
17.闸门就地控制设备满足下列条件并具有下列装置:
采用双门结构,内装指示灯及按钮等控制元件,外门装窥视玻璃并镶密封橡皮圈。
电源:3相5线制, 交流电380V,50Hz
电机保护空气开关、接触器、热继电器、开闭指示灯、起停控制按钮等元件。
